Оборудование – серия Superior


Центральные модули

Центральный модуль S18UV
с двухступенчатым обратным осмосом

Центральный модуль системы увлажнения воздуха для дома, квартиры, офиса - S18UV Superior 18
Основной элемент системы Superior 18. Включает в себя систему обратного осмоса с двумя последовательно включенными мембранами, накопительную емкость с функцией непрерывной объемной стерилизации ультрафиолетом, гибридную насосную систему высокого давления, блок автоматики с сенсорной панелью управления, необходимые для работы сенсоры и вентили. Центральный модуль предназначен для подготовки воды и подачи ее в магистраль высокого давления. Модуль выполняет глубокую очистку подаваемой воды, непрерывную объемную стерилизацию очищенной воды, поддержание высокого давления заданного уровня в магистральной линии, поддержание микробиологической чистоты трассы высокого давления. Оснащен системами безопасности для обнаружения сбоев в системе очистки, а также для предотвращения как протечек внутри корпуса, так и прорывов трасс высокого давления. Модуль подключается к питающей воде, имеет вывод для сброса воды в канализацию, имеет подключения к подающему и возвратному присоединениям кольцевой магистрали высокого давления. Электрические коннекторы обеспечивают подключение к электропитанию, зональному контроллеру MZC10RF и сигналу готовности внешнего умягчителя (опционально).

Основные характеристики:

  • номинальная производительность: 18 л/ч ( 4,8 GPH )
  • максимальная производительность: 24 л/ч ( 6,4 GPH )
  • количество отдельно управляемых магистралей высокого давления: 1
  • выходное давление: 35…82 бар ( 500…1200 psi )
  • потребляемая мощность: 600 Вт
  • напряжение питания: 220 В ( 230 VAC )
  • материал корпуса и конструкций: высококачественный алюминий
  • размеры (ШхГхВ), мм: 600 х 400 х 330

Свойства:

  • NEW! Самая тихая работа, допускается даже установка рядом с жилыми помещениями
  • NEW! Двухступенчатый обратный осмос, самая высокая степень очистки
  • NEW! Межсервисный интервал увеличен до 2 – 3 лет
  • NEW! Непрерывная объемная стерилизация воды ультрафиолетом
  • NEW! Регулировка давления в пределах 35…82 бар
  • NEW! Сенсорная панель управления
  • микробиологическая безопасность – система полностью устраняет вирусы, бактерии, грибки
  • полностью автоматизированная работа
  • контроль протечек внутри корпуса и на линии высокого давления




Фильтрация

Модуль умягчения SM1
при средней жесткости воды

Модуль умягчения воды SM1 при средней жесткости воды системы увлажнения воздуха в жилых помещениях
Устанавливается перед центральным модулем S18UV в случае, если жесткость питающей воды превышает допустимый для долговременной эксплуатации уровень. Использование модуля умягчения не сказывается на чистоте распыляемой форсунками воды, его задача – увеличить межсервисный интервал для S18UV.

Основные характеристики:

  • максимальная производительность в пересчете на чистую воду: 36 л/ч ( 9,6 GPH )
  • емкость бака соли: 25 кг
  • входное давление: 2…6 бар
  • размеры (ШхГхВ), мм: 350 х 600 х 680
  • потребляемая мощность: 6 Вт
  • материал внутреннего бака: стеклокомпозит
  • материал корпуса: высококачественный пластик
  • подключение: 1/2” BSPP ( G 1/2” )

Основные преимущества:

  • автоматическая регенерация (требует периодической засыпки соли)
  • очень низкое энергопотребление
  • тихая работа, установка пригодна для монтажа рядом с жилыми помещениями
  • выходной сигнал для S18UV о готовности к работе
  • встроенный электронный блок управления
  • полностью автоматизированная работа
  • исполнение ”все в одном” – нет дополнительного бака соли
  • используется с S18UV при жесткости входной воды более 5 мг-экв/л



Внешний ультракарбоновый фильтр UCF700
для S18UV

Внешний ультракарбоновый фильтр UCF700 для системы увлажнения Buhler-AHS S18UV
Предназначен для удаления из питающей водопроводной воды хлора, механических примесей, загрязнителей органического и неорганического происхождения с целью защиты и обеспечения долговременной работы модуля S18UV. Фильтр оснащен ультрафильтрационной мембраной с порами размером 0,1 мкм, которая способна задерживать бактерии и коллоидные включения, что помогает значительно увеличить срок службы обратноосмотической мембраны центрального модуля.

Основные характеристики:

  • емкость по хлору: 700 000 л
  • класс микрофильтрации ультракарбонового фильтра: 0,1 мкм
  • размеры без кронштейна и фитингов (высота х диаметр), мм: 680 х 200
  • размеры (ШхГхВ), мм: 350 х 600 х 680
  • присоединение: вход 1/2” BSPP ( G 1/2” ), выход 3/8” JG

Основные преимущества:

  • ультрафильтрация задерживает бактерии и коллоиды
  • очень высокий ресурс по хлору
  • легкая замена фильтрующего элемента



Форсунки

Активные форсунки SAN1 и SAN1L
производительность 1,2 л/час

Активные форсунки SAN1 и SAN1L система увлажнения воздуха высокого давления
Активная форсунка подключается к отводу от магистрали высокого давления. В состав активной форсунки входит регулирующий электромагнитный клапан высокого давления для возможности управления подачей распыляемой воды индивидуально для данной форсунки. В форсунках типа SAN используется специальный запатентованный электромагнитный клапан с двумя обмотками, при срабатывании которого нет никаких, даже тихих щелчков.
Разница между моделями SAN1 и SAN1L заключается в длине стальной трубки (0,70 м для SAN1 и 1,5 м для SAN1L).

Основные характеристики:

  • производительность: 1,2 л/ч ( 0,3 GPH )
  • встроенный нержавеющий фильтр 40 мкм
  • диаметр распыляющего отверстия: 85 мкм
  • размер капель: 10…30 мкм
  • антикапельный клапан
  • управляющее напряжение: 18…24 VDC
  • размеры распыляющей головки (диаметр х длина), мм: 14 х 36
  • материал распыляющей головки: корпус – нержавеющая сталь, распыляющая вставка – рубин

Основные преимущества:

  • NEW! Абсолютно бесшумный электромагнитный клапан высокого давления
  • NEW! Полностью проточная конструкция, нет застойных зон
  • тихая работа распыляющей головки
  • антикапельный клапан
  • фильтр с высокой грязеемкостью
  • долговечность благодаря вставке из рубина
  • незаметная установка благодаря встраиваемой конструкции



Активная форсунка SAN1.2
производительность 2,4 л/час

Активная форсунка SAN1.2 для системы увлажнения воздуха
Активная форсунка подключается к отводу от магистрали высокого давления. Она имеет спаренные распыляющие головки. В состав активной форсунки входит регулирующий электромагнитный клапан высокого давления для возможности управления подачей распыляемой воды индивидуально для этого типа форсунки. В форсунках типа SAN используется специальный запатентованный электромагнитный клапан с двумя обмотками, при срабатывании которого нет никаких, даже тихих щелчков.

Основные характеристики:

  • производительность: 2,4 л/ч ( 0,6 GPH )
  • встроенный нержавеющий фильтр 40 мкм
  • диаметр распыляющих отверстий (каждой из головок): 85 мкм
  • размер капель: 10…30 мкм
  • антикапельный клапан
  • управляющее напряжение: 18…24 VDC
  • размеры каждой распыляющей головки (диаметр х длина), мм: 14 х 36
  • материал распыляющей головки: корпус – нержавеющая сталь, распыляющая вставка – рубин

Основные преимущества:

  • NEW! Абсолютно бесшумный электромагнитный клапан высокого давления
  • NEW! Полностью проточная конструкция, нет застойных зон
  • тихая работа распыляющей головки
  • антикапельный клапан
  • фильтр с высокой грязеемкостью
  • долговечность благодаря вставке из рубина
  • незаметная установка благодаря встраиваемой конструкции



Активная форсунка SAN3
производительность 3,5 л/час

Активная форсунка SAN3 системы увлажнения воздуха оптом
Активная форсунка подключается к отводу от магистрали высокого давления. В состав активной форсунки входит регулирующий электромагнитный клапан высокого давления для возможности управления подачей распыляемой воды индивидуально для данной форсунки. В форсунках типа SAN используется специальный запатентованный электромагнитный клапан с двумя обмотками, при срабатывании которого нет никаких, даже тихих щелчков.

Основные характеристики:

  • производительность: 3,5 л/ч ( 0,9 GPH )
  • встроенный нержавеющий фильтр 40 мкм
  • диаметр распыляющего отверстия: 200 мкм
  • размер капель: 15…40 мкм
  • антикапельный клапан
  • управляющее напряжение: 18…24 VDC
  • размеры распыляющей головки (диаметр х длина), мм: 12 х 30
  • материал распыляющей головки: корпус – нержавеющая сталь, распыляющая вставка – рубин

Основные преимущества:

  • NEW! Абсолютно бесшумный электромагнитный клапан высокого давления
  • NEW! Полностью проточная конструкция, нет застойных зон
  • тихая работа распыляющей головки
  • антикапельный клапан
  • фильтр с высокой грязеемкостью
  • долговечность благодаря вставке из рубина
  • незаметная установка благодаря встраиваемой конструкции



Электроника

Пульты управления HS2W
Пульт управления системой увлажнения воздуха в помещении HS2W
Пульт управления с сенсорным экраном – это точный электронный гигростат, который позволяет устанавливать требуемый уровень влажности. Дисплей гигростата отражает реальный и заданный уровни влажности, а также значение температуры и состояние управляющих выходов. Дополнительный экран HS2 позволяет задавать период времени, в который работа системы увлажнения разрешена/запрещена в данном помещении. Дополнительный внутренний канал регулирования можно использовать как защитный максимальный гигростат. Подключается сигнальным низковольтным кабелем к MZC10RF.
Основные характеристики:

  • количество отдельно управляемых зон увлажнения: 1
  • диапазон регулирования относительной влажности: 5…55%
  • точность регулирования относительной влажности: ± 3% ( в диапазоне 20…55% )
  • напряжение питания: 20…24 VDC от контроллера MZC10RF
  • материал корпуса: стекло и глянцевый пластик
  • цвета лицевой панели: белый
  • способ монтажа: встраиваемый в европейский подрозетник
  • размеры (ШхВ), мм: 80 х 80

Основные преимущества:

  • NEW! Сенсорный экран высокого разрешения
  • электронная схема поддерживает требуемую относительную влажность с высокой точностью
  • современный дизайн, возможность выбора цвета
  • возможность установки расписания работы системы увлажнения для данного помещения



Пульты управления HS2B
Пульт управления системой увлажнения воздуха в помещении HS2B
Пульт управления с сенсорным экраном – это точный электронный гигростат, который позволяет устанавливать требуемый уровень влажности. Дисплей гигростата отражает реальный и заданный уровни влажности, а также значение температуры и состояние управляющих выходов. Дополнительный экран HS2 позволяет задавать период времени, в который работа системы увлажнения разрешена/запрещена в данном помещении. Дополнительный внутренний канал регулирования можно использовать как защитный максимальный гигростат. Подключается сигнальным низковольтным кабелем к MZC10RF.
Основные характеристики:

  • количество отдельно управляемых зон увлажнения: 1
  • диапазон регулирования относительной влажности: 5…55%
  • точность регулирования относительной влажности: ± 3% ( в диапазоне 20…55% )
  • напряжение питания: 20…24 VDC от контроллера MZC10RF
  • материал корпуса: стекло и глянцевый пластик
  • цвета лицевой панели: черный
  • способ монтажа: встраиваемый в европейский подрозетник
  • размеры (ШхВ), мм: 80 х 80

Основные преимущества:

  • NEW! Сенсорный экран высокого разрешения
  • электронная схема поддерживает требуемую относительную влажность с высокой точностью
  • современный дизайн, возможность выбора цвета
  • возможность установки расписания работы системы увлажнения для данного помещения



Максимальный гигростат MHS1
Максимальный гигростат MHS1 адиабатическое увлажнение
Максимальный гигростат используется как защитное устройство на случай переувлажнения. Имеет исключительно механическую конструкцию для большей надежности.

Основные характеристики:

  • установка порога защиты: 25…95%, предустановлен на 60%
  • точность установки порога защиты: ± 5%
  • материал корпуса: матированный высококачественный пластик
  • цвет: белый, RAL 9010
  • размеры (ШхВхГ), мм: 106 х 98 х 32

Основные преимущества:

  • механическая конструкция, не требующая электропитания
  • накладная установка
  • современный дизайн



Беспроводной пульт управления Boson
Беспроводной пульт Boson для управления системой увлажнения воздуха
С помощью Boson можно задать желаемую влажность, а также выбрать режим работы системы: автоматический, проверочный или выключенный. На экране пульта отображается актуальная влажность и температура в помещении. Boson имеет сенсорный экран, который автоматически гасится через некоторое время без использования, и активируется при нажатии. Boson работает по беспроводной технологии на свободной частоте 433 МГц. Специальные алгоритмы обработки управляющих сигналов позволили расширить зону действия в несколько раз без увеличения мощности. Радиосигнал надежно проходит железобетонные стены, что позволяет применять Boson в современных зданиях. Если приемник сигнала (MZC10RF) сильно удален, то может потребоваться установка миниатюрной антенны, входящей в комплект. Boson имеет встроенный аккумулятор, который надо подзаряжать от прилагаемого адаптера ориентировочно один раз в полгода (это зависит от условий применения). Чтобы избежать значительного уменьшения дальности работы, не рекомендуется устанавливать Boson на металлические поверхности или на стены с неглубоким расположением массивных металлических элементов.
Основные характеристики:

  • диапазон регулирования относительной влажности: 5…60%
  • точность регулирования относительной влажности: ± 3%
  • частотный диапазон радиосигнала: 433 МГц
  • радиус действия в прямой видимости: до 1000 м
  • время работы без подзарядки: 6…7 месяцев
  • разъем для подзарядки аккумулятора: micro‑USB
  • материал корпуса: высококачественный пластик
  • размеры (ШхГхВ), мм: 72 х 18 х 82
  • масса: 130 г
  • цвет: белый

Основные преимущества:

  • высокая дальность сигнала, в том числе в железобетонных зданиях
  • высокая точность измерения
  • время работы от аккумулятора до полугода
  • сенсорный экран
  • быстрое крепление к стене



Беспроводной максимальный гигростат Shadow
Беспроводной максимальный гигростат Shadow для форсуночной системы увлажнения воздуха Buhler-AHS
Shadow – электронный ограничитель влажности воздуха в помещении. С его помощью ограничивается максимальная влажность в неосновных помещениях, то есть там, где не установлен основной пульт Boson. Это необходимо для исключения ситуации переувлажнения. Shadow позволяет установить максимальный порог влажности воздуха, а также показывает актуальные влажность и температуру в помещении. Shadow имеет сенсорный экран, который автоматически гасится через некоторое время без использования. Shadow работает по беспроводной технологии на свободной частоте 433 МГц. Специальные алгоритмы обработки управляющих сигналов позволили расширить зону действия в несколько раз без увеличения мощности. Радиосигнал надежно проходит железобетонные стены, что позволяет применять Boson в современных зданиях. Если приемник сигнала (MZC10RF) сильно удален, то может потребоваться установка миниатюрной антенны, входящей в комплект. Shadow имеет встроенный аккумулятор, который надо подзаряжать от прилагаемого адаптера ориентировочно один раз в полгода (это зависит от условий применения). Чтобы избежать значительного уменьшения дальности работы, не рекомендуется устанавливать Shadow на металлические поверхности или на стены с неглубоким расположением массивных металлических элементов.
Основные характеристики:

  • диапазон регулирования относительной влажности: 5…60%
  • точность регулирования относительной влажности: ± 3%
  • частотный диапазон радиосигнала: 433 МГц
  • радиус действия в прямой видимости: до 1000 м
  • время работы без подзарядки: 6…7 месяцев
  • разъем для подзарядки аккумулятора: micro‑USB
  • материал корпуса: высококачественный пластик
  • размеры (ШхГхВ), мм: 72 х 18 х 82
  • масса: 130 г
  • цвет: белый

Основные преимущества:

  • высокая дальность сигнала, в том числе в железобетонных зданиях
  • высокая точность измерения
  • время работы от аккумулятора до полугода
  • сенсорный экран
  • быстрое крепление к стене




Зональный контроллер с радиоканалом MZC10RF
используется для согласования работы форсунок, проводных и беспроводных пультов управления, центрального модуля

Зональный контроллер с радиоканалом MZC10RF форсуночное увлажнение воздуха

Зональный контроллер получает сигналы на запрос увлажнения от пультов управления, регулирует работу центрального модуля S18UV и форсунок увлажнения для каждой зоны отдельно. Кроме того, MZC10RF получает сигнал статуса S18UV и передает его на систему диспетчеризации. Обеспечивает периодическую промывку форсунок в случае ждущего режима по команде центрального модуля. В качестве подключенных (в любом порядке!) к MZC10RF пультов управления могут выступать как проводные пульты HS1, так и беспроводные Boson и Shadow, для работы с которыми в слот соответствующей зоны должны быть вставлены радиоприемные платы RF Receiver. Для защиты от переувлажнения предусмотрены для каждой зоны как контакты для максимальных гигростатов MHS1, так и возможность подключения беспроводных максимальных гигростатов при помощи уже установленной для данной зоны радиоприемной платы. Увеличение числа зон может быть достигнуто при помощи каскадирования нескольких MZC10RF.

Основные характеристики:

  • количество отдельно управляемых зон увлажнения: 10 (можно увеличить каскадированием)
  • количество слотов для радиоприемных плат: 10
  • напряжение питания для клапанов и пультов управления: 20…24 VDC
  • потребляемая мощность (с учетом подключенных форсунок), максимально: 110 Вт
  • напряжение питания: 20…24 VDC
  • материал корпуса: высококачественный пластик
  • размеры (ШхГхВ), мм: 360 х 150 х 200
  • цвет: светло-серый, прозрачная крышка

Основные преимущества:

  • работает как с проводными, так и с беспроводными пультами управления в любом сочетании
  • обеспечивает электропитанием проводные пульты управления и форсунки
  • обеспечивает режимы работы форсунок с учетом режима S18UV
  • позволяет задавать приоритетную работу форсунок
  • обеспечивает возможность каскадирования для увеличения числа зон
  • обеспечивает связь с BMS (сигнал аварии)
  • влагозащищенное исполнение



Радиоприемная плата RF Receiver
опция для MZC10RF

Радиоприемная плата RF Receiver для установка системы увлажнения MZC10RF

Радиоприемные платы вставляются в соответствующие слоты зонального контроллера MZC10RF для тех зон, в которых установлены беспроводные пульты Boson и Shadow. Проводные и беспроводные зоны могут чередоваться в любом сочетании. Каждая радиоприемная плата сопрягается с пультами своей зоны в процессе установки. Плата принимает радиосигнал на свободной частоте 433 МГц. Радиосигнал надежно проходит железобетонные стены, что позволяет применять беспроводное управление в современных зданиях. На каждой плате установлена миниатюрная антенна. Зональный контроллер с радиоприемными платами нельзя устанавливать внутрь металлических шкафов.

Основные характеристики:

  • максимальное число подключенных сопряженных пультов Boson и Shadow: 16
  • частотный диапазон радиосигнала: 433 МГц
  • радиус действия в прямой видимости: до 1000 м
  • питание (от материнской платы MZC10RF): 20…24 VDC
  • размеры (ШхВ), мм: 26 х 72

Основные преимущества:

  • высокая дальность сигнала, в том числе в железобетонных зданиях
  • быстрое установка на материнскую плату MZC10RF
  • простое сопряжение с беспроводными пультами



Глубокая фильтрация

Модуль ультраглубокой очистки DPM Blue
опция для S18UV

Модуль ультраглубокой очистки DPM Blue для адиабатической системы увлажнения S18UV
Модуль применяется, когда остаточные минеральные вещества в воде не допускаются даже в следовых количествах, в том числе наиболее трудноудаляемые кремниевые кислоты. Модуль состоит из двух последовательных деионизирующих колонн и системы микродозирования углекислого газа, а также электронной системы контроля содержания остаточных веществ на входе в модуль, после деионизирующих колонн и на выходе из модуля. Применяемая система финишной «шлифующей» доочистки дает настолько чистую воду, что она становится диэлектриком и электризуется при распылении (как в грозовых облаках). Чтобы избежать электризации, в воду добавляется малое количество углекислого газа (концентрация примерно в 100 раз меньше, чем в газированной воде). Углекислый газ бесследно исчезает при распылении. Работа компонентов модуля полностью автоматизирована и управляется встроенным контроллером. Чистота воды на выходе примерно в 10 раз превышает требования для бидистиллята. Модуль подключается специальными трубками из прозрачного фторопласта к гидравлическому порту DI центрального модуля.

Основные характеристики:

  • номинальная производительность: 12 л/ч ( 3.2 GPH )
  • максимальная производительность: 17 л/ч ( 4.4 GPH )
  • максимальная чистота воды на выходе: 0,1 μS/cm
  • ресурс (при входящей воде 25 μS/cm): 28000 литров
  • потребляемая мощность: 10 Вт
  • напряжение питания: 18 VAC
  • материал корпуса и конструкций: высококачественный алюминий
  • размеры (ШхГхВ), мм: 405 х 425 х 740

Основные преимущества:

  • ультраглубокая очистка воды – до 0,1 μS/cm
  • встроенные датчики качества входной и выходной воды
  • визуальный контроль состояния ионообменной смолы
  • бесшумная работа, установка пригодна для монтажа рядом с жилыми помещениями
  • удаление пузырьков воздуха из воды
  • полностью автоматизированная работа
  • контроль протечек
  • легкая замена баллона CO2
  • очень большой ресурс ионообменнойсмолы и баллона CO2


Трубопроводы

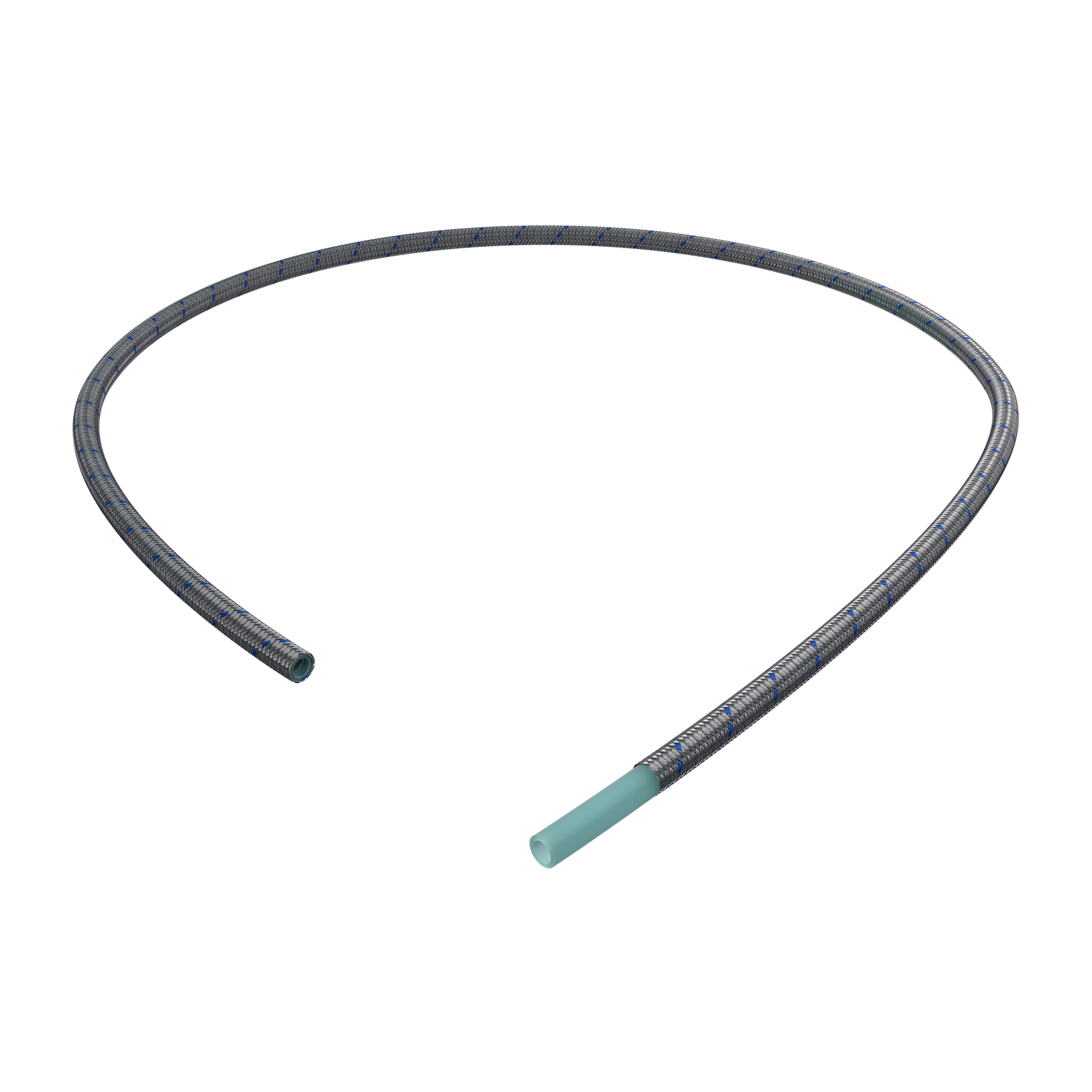

Армированная труба высокого давления HPH04-PTFE STEEL THERMO
используется для магистрали высокого давления и для отводов

Армированная труба высокого давления HPH04-PTFE STEEL THERMO форсуночной системы увлажнения воздуха
Армированный композитный трубопровод состоит из двух слоев – внутреннего слоя из фторопласта PTFE (химически инертный материал, низкая адгезия – не накапливает биопленку), и армирующей внешней оплетки из нержавеющей стали. Соединяется при помощи специальных фитингов из нержавеющей стали. Конструкция обеспечивает трубопроводу гибкость и упругость.

Основные характеристики:

  • максимальное рабочее давление: 275 бар
  • разрывное давление: 950 бар
  • диаметр условного прохода: 4 мм
  • внешний диаметр: 7,2 мм
  • минимальный радиус изгиба: 40 мм
  • диапазон температур: + 0 °С…+ 260 °С
  • материал внутреннего слоя: PTFE
  • материал армирующего внешнего слоя: высококачественная нержавеющая сталь

Основные преимущества:

  • химически инертный внутренний слой с очень низкой адгезией не накапливает биопленку
  • гибкая и особо упругая конструкция упрощает монтаж, не боится механических повреждений
  • большой запас прочности по максимальному давлению
  • малый внешний диаметр упрощает монтаж

Консультация специалиста



    Демонстрационный зал
