Оборудование – серия Manitoba

Основной элемент системы. Включает два ультрафиолетовых стерилизатора, блок обратного осмоса с запатентованной технологией двойного прогона чистой воды через мембрану, насосный блок высокого давления, необходимое гидравлическое оборудование, автоматику и сенсоры. Предназначен для очистки питающей воды, нагнетания и поддержания высокого давления в магистральной гидравлической линии, обеспечения функций автоматической работы и безопасности. Подключается к питающей воде, канализации, к выходам магистрали высокого давления. Имеет электрическое подключение к предыдущей ступени фильтрации (опционально), к зональному контроллеру MZC10RF, блокам питания.

Основные характеристики:

• номинальная производительность: 12 л/ч (3,2 GPH)
• максимальная производительность: 17 л/ч (4,4 GPH)
• количество отдельно управляемых магистралей высокого давления: 1
• выходное давление: 70 бар (1000 psi)
• потребляемая мощность: 180 Вт
• напряжение питания: 24 VDC + 48 VDC
• материал корпуса и конструкций: высококачественный алюминий
• размеры (ШхГхВ), мм: 600 х 400 х 330

Свойства:

• очень низкое энергопотребление
• тихая работа, установка пригодна для монтажа рядом с жилыми помещениями
• глубокая степень деминерализации: 97…99%
• микробиологическая безопасность – устраняет вирусы, бактерии, грибки
• полностью автоматизированная работа
• контроль протечек внутри корпуса и на линии высокого давления
• автоматическая antiscale функция
• непрерывная стерилизация воды ультрафиолетом

Устанавливается перед центральным модулем M12UV в случае, если жесткость питающей воды превышает допустимый для долговременной эксплуатации уровень. Использование модуля умягчения не сказывается на чистоте распыляемой форсунками воды, его задача – увеличить межсервисный интервал для M12UV.

Основные характеристики:

• максимальная производительность в пересчете на чистую воду: 36 л/ч (9,6 GPH)
• емкость бака соли: 25 кг
• входное давление: 2…6 бар
• размеры (ШхГхВ), мм: 350 х 600 х 680
• потребляемая мощность: 6 Вт
• материал внутреннего бака: стеклокомпозит
• материал корпуса: высококачественный пластик
• подключение: 1/2” BSPP (G 1/2”)

Основные преимущества:

• автоматическая регенерация (требует периодической засыпки соли)
• очень низкое энергопотребление
• тихая работа, установка пригодна для монтажа рядом с жилыми помещениями
• выходной сигнал для M12UV о готовности к работе
• встроенный электронный блок управления
• полностью автоматизированная работа
• исполнение ”все в одном” – нет дополнительного бака соли
• используется с M12UV при жесткости входной воды более 5 мг-экв/л

Устанавливается перед центральным модулем M12UV в случае очень высокой жесткости питающей воды или одновременно для нескольких модулей M12UV. Использование модуля умягчения не сказывается на чистоте распыляемой форсунками воды, его задача – увеличить межсервисный интервал для M12UV.

Основные характеристики:

• максимальная производительность в пересчете на чистую воду: 72 л/ч (19,2 GPH)
• емкость бака соли: 50 кг
• входное давление: 2…6 бар
• размеры (ШхГхВ), мм: 350 х 600 х 1080
• потребляемая мощность: 6 Вт
• материал внутреннего бака: стеклокомпозит
• материал корпуса: высококачественный пластик
• подключение: 1/2” BSPP (G 1/2”)

Основные преимущества:

• автоматическая регенерация (требует периодической засыпки соли)
• очень низкое энергопотребление
• тихая работа, установка пригодна для монтажа рядом с жилыми помещениями
• выходной сигнал для M12UV о готовности к работе
• встроенный электронный блок управления
• полностью автоматизированная работа
• исполнение ”все в одном” – нет дополнительного бака соли
• используется с M12UV при жесткости входной воды более 10 мг-экв/л

Предназначен для удаления из питающей водопроводной воды хлора, механических примесей, загрязнителей органического и неорганического происхождения с целью защиты и обеспечения долговременной работы модуля M12UV.

Основные характеристики:

• емкость по хлору: 170 000 л
• класс микрофильтрации микрокарбонового фильтра: 10 мкм
• размеры без кронштейна и фитингов (высота х диаметр), мм: 560 х 115
• присоединение: вход 1/2” BSPP (G 1/2”), выход 3/8” JG

Основные преимущества:

• функция микрофильтрации
• высокий ресурс по хлору
• легкая замена фильтрующего элемента

Состоит из двух частей, устанавливающихся до и после модуля умягчения. Первая часть на базе микрокарбонового фильтра предназначена для удаления из воды механических примесей, хлора, различных органических и неорганических загрязнителей с целью защиты модулей SM1(2) и M12UV. Вторая часть представляет из себя микрофильтр для исключения попадания элементов ионообменной смолы умягчителя в модуль M12UV.

Основные характеристики:

• емкость по хлору: 170 000 л
• класс микрофильтрации микрокарбонового фильтра: 10 мкм
• класс микрофильтрации микрофильтра: 1 мкм
• размеры микрокарбонового фильтра без кронштейна и фитингов (высота х диаметр), мм: 560 х 115
• размеры микрофильтра без кронштейна и фитингов (высота х диаметр), мм: 300 х 115
• присоединения: вход 1/2” BSPP (G 1/2”), выход 3/8” JG

Основные преимущества:

• функция микрофильтрации
• высокий ресурс по хлору
• легкая замена фильтрующих элементов
• манометры позволяют контролировать состояние фильтров

Предназначен для удаления из питающей водопроводной воды избыточных механических примесей и взвесей с целью дополнительной защиты и более долговременной работы микрокарбонового фильтра.

Основные характеристики:

• класс микрофильтрации микрофильтра: 1 мкм
• размеры микрофильтра без кронштейна и фитингов (высота х диаметр), мм: 560 х 115
• присоединения: вход JG 3/8”, выход JG 3/8”

Основные преимущества:

• функция микрофильтрации
• легкая замена фильтрующего элемента
• задерживает взвешенные частицы

Активная форсунка подключается к отводу от магистрали высокого давления. В состав активной форсунки входит регулирующий электромагнитный клапан высокого давления для возможности управления подачей распыляемой воды индивидуально для данной форсунки. Разница между моделями AN1 и AN1L заключается в длине стальной трубки (0,70 м для AN1 и 1,5 м для AN1L).

Основные характеристики:

• производительность: 1,2 л/ч (0,3 GPH)
• встроенный нержавеющий фильтр 40 мкм
• диаметр распыляющего отверстия: 85 мкм
• размер капель: 10…30 мкм
• антикапельный клапан
• управляющее напряжение: 18…24 VDC
• размеры распыляющей головки (диаметр х длина), мм: 12 х 30
• материал: корпус – нержавеющая сталь, распыляющая вставка – рубин

Основные преимущества:

• тихая работа
• антикапельный клапан
• фильтр с высокой грязеемкостью
• долговечность благодаря вставке из рубина
• незаметная установка благодаря встраиваемой конструкции

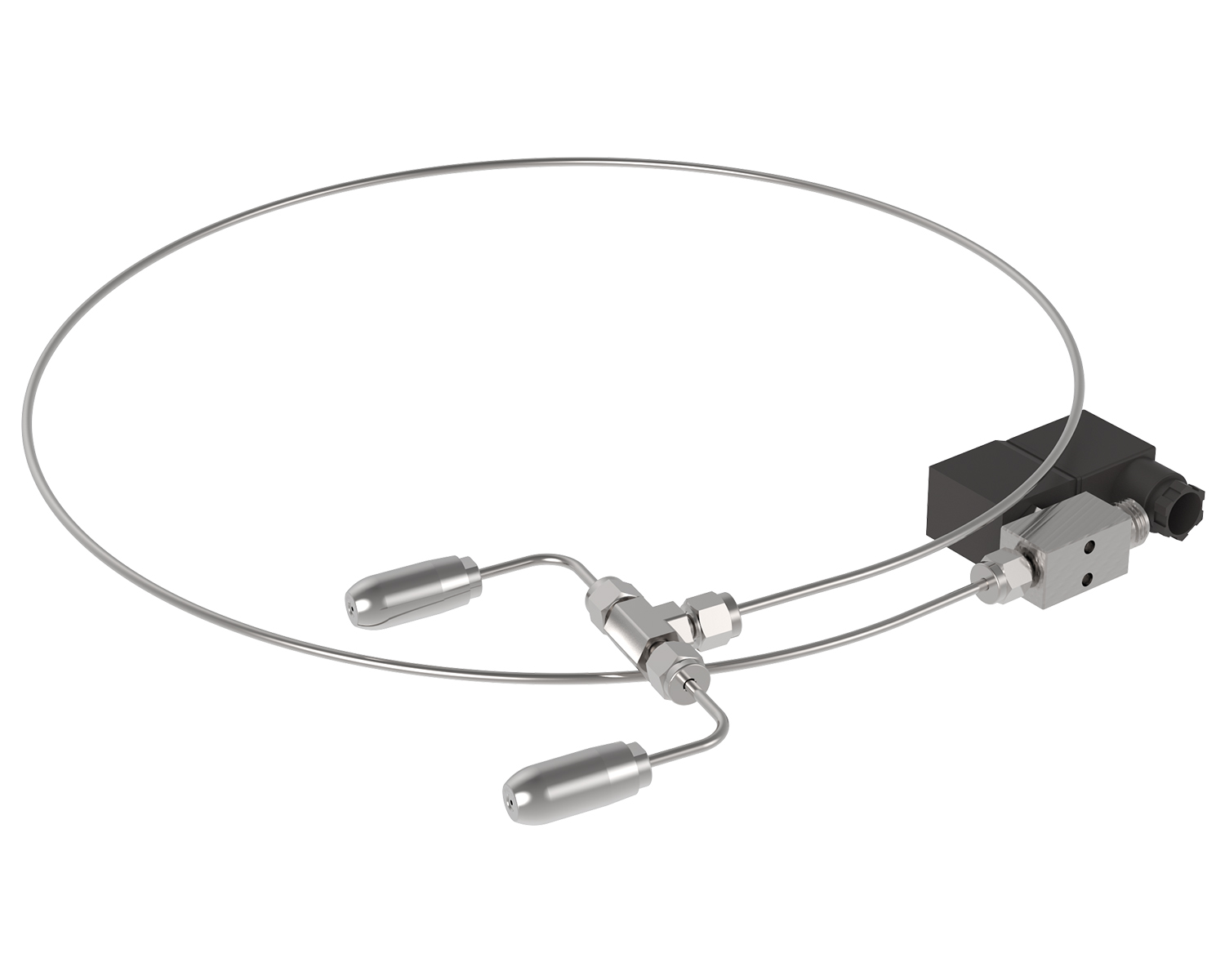

Активная форсунка подключается к отводу от магистрали высокого давления. Данная форсунка имеет спаренные распыляющие головки. В состав активной форсунки входит регулирующий электромагнитный клапан высокого давления для возможности управления подачей распыляемой воды индивидуально для данной форсунки.

Основные характеристики:

• производительность: 2,4 л/ч (0,6 GPH)
• встроенный нержавеющий фильтр 40 мкм
• диаметр распыляющего отверстия (каждой из головок): 85 мкм
• размер капель: 10…30 мкм
• антикапельный клапан
• управляющее напряжение: 18…24 VDC
• размеры каждой распыляющей головки (диаметр х длина), мм: 12 х 30
• материал: корпус – нержавеющая сталь, распыляющая вставка – рубин

Основные преимущества:

• тихая работа
• антикапельный клапан
• фильтр с высокой грязеемкостью
• долговечность благодаря вставке из рубина
• незаметная установка благодаря встраиваемой конструкции

Активная форсунка подключается к отводу от магистрали высокого давления. В состав активной форсунки входит регулирующий электромагнитный клапан высокого давления для возможности управления подачей распыляемой воды индивидуально для данной форсунки.

Основные характеристики:

• производительность: 3,5 л/ч (0,9 GPH)
• встроенный нержавеющий фильтр 40 мкм
• диаметр распыляющего отверстия: 200 мкм
• размер капель: 15…40 мкм
• антикапельный клапан
• управляющее напряжение: 18…24 VDC
• размеры распыляющей головки (диаметр х длина), мм: 12 х 30
• материал: корпус – нержавеющая сталь, распыляющая вставка – рубин

Основные преимущества:

• тихая работа
• антикапельный клапан
• фильтр с высокой грязеемкостью
• долговечность благодаря вставке из рубина
• незаметная установка благодаря встраиваемой конструкции

Пульт управления – это точный электронный гигростат, который позволяет устанавливать требуемый уровень влажности. Дисплей гигростата отражает текущую и заданную влажность. Дополнительный внутренний канал регулирования можно использовать как защитный максимальный гигростат. Подключается сигнальным низковольтным кабелем к MZC10RF.

Основные характеристики:

• количество отдельно управляемых зон увлажнения: 1
• диапазон регулирования относительной влажности: 5…95%
• точность регулирования относительной влажности: ± 3% (в диапазоне 20…90%)
• напряжение питания: 20…24 VDC от контроллера MZC10RF
• материал корпуса: матированный высококачественный пластик
• цвет: белый, RAL 9010
• размеры (ШхВхГ), мм: 106 х 98 х 34

Основные преимущества:

• электронная схема поддерживает требуемую относительную влажность с высокой точностью
• LCD дисплей для контроля заданной и текущей относительной влажности
• накладная установка
• современный дизайн

Пульт управления с сенсорным экраном – это точный электронный гигростат, который позволяет устанавливать требуемый уровень влажности. Дисплей гигростата отражает реальный и заданный уровни влажности, а также значение температуры и состояние управляющих выходов. Дополнительный экран HS2 позволяет задавать период времени, в который работа системы увлажнения разрешена/запрещена в данном помещении. Дополнительный внутренний канал регулирования можно использовать как защитный максимальный гигростат. Подключается сигнальным низковольтным кабелем к MZC10RF.

Основные характеристики:

• количество отдельно управляемых зон увлажнения: 1
• диапазон регулирования относительной влажности: 5…55%
• точность регулирования относительной влажности: ± 3% ( в диапазоне 20…55% )
• напряжение питания: 20…24 VDC от контроллера MZC10RF
• материал корпуса: стекло и глянцевый пластик
• цвета лицевой панели: белый
• способ монтажа: встраиваемый в европейский подрозетник
• размеры (ШхВ), мм: 80 х 80

Основные преимущества:

• NEW! Сенсорный экран высокого разрешения
• электронная схема поддерживает требуемую относительную влажность с высокой точностью
• современный дизайн, возможность выбора цвета
• возможность установки расписания работы системы увлажнения для данного помещения

Пульт управления с сенсорным экраном – это точный электронный гигростат, который позволяет устанавливать требуемый уровень влажности. Дисплей гигростата отражает реальный и заданный уровни влажности, а также значение температуры и состояние управляющих выходов. Дополнительный экран HS2 позволяет задавать период времени, в который работа системы увлажнения разрешена/запрещена в данном помещении. Дополнительный внутренний канал регулирования можно использовать как защитный максимальный гигростат. Подключается сигнальным низковольтным кабелем к MZC10RF.

Основные характеристики:

• количество отдельно управляемых зон увлажнения: 1
• диапазон регулирования относительной влажности: 5…55%
• точность регулирования относительной влажности: ± 3% ( в диапазоне 20…55% )
• напряжение питания: 20…24 VDC от контроллера MZC10RF
• материал корпуса: стекло и глянцевый пластик
• цвета лицевой панели: черный
• способ монтажа: встраиваемый в европейский подрозетник
• размеры (ШхВ), мм: 80 х 80

Основные преимущества:

• NEW! Сенсорный экран высокого разрешения
• электронная схема поддерживает требуемую относительную влажность с высокой точностью
• современный дизайн, возможность выбора цвета
• возможность установки расписания работы системы увлажнения для данного помещения

Максимальный гигростат используется как защитное устройство на случай переувлажнения. Имеет исключительно механическую конструкцию для большей надежности.

Основные характеристики:

• установка порога защиты: 25…95%, предустановлен на 60%
• точность установки порога защиты: ± 5%
• материал корпуса: матированный высококачественный пластик
• цвет: белый, RAL 9010
• размеры (ШхВхГ), мм: 106 х 98 х 32

Основные преимущества:

• механическая конструкция, не требующая электропитания
• накладная установка
• современный дизайн

С помощью Boson можно задать желаемую влажность, а также выбрать режим работы системы: автоматический, проверочный или выключенный. На экране пульта отображается актуальная влажность и температура в помещении. Boson имеет сенсорный экран, который автоматически гасится через некоторое время без использования, и активируется при нажатии. Boson работает по беспроводной технологии на свободной частоте 433 МГц. Специальные алгоритмы обработки управляющих сигналов позволили расширить зону действия в несколько раз без увеличения мощности. Радиосигнал надежно проходит железобетонные стены, что позволяет применять Boson в современных зданиях. Если приемник сигнала (MZC10RF) сильно удален, то может потребоваться установка миниатюрной антенны, входящей в комплект. Boson имеет встроенный аккумулятор, который надо подзаряжать от прилагаемого адаптера ориентировочно один раз в полгода (это зависит от условий применения). Чтобы избежать значительного уменьшения дальности работы, не рекомендуется устанавливать Boson на металлические поверхности или на стены с неглубоким расположением массивных металлических элементов.

Основные характеристики:

• диапазон регулирования относительной влажности: 5…60%
• точность регулирования относительной влажности: ± 3%
• частотный диапазон радиосигнала: 433 МГц
• радиус действия в прямой видимости: до 1000 м
• время работы без подзарядки: 6…7 месяцев
• разъем для подзарядки аккумулятора: micro‑USB
• материал корпуса: высококачественный пластик
• размеры (ШхГхВ), мм: 72 х 18 х 82
• масса: 130 г
• цвет: белый

Основные преимущества:

• высокая дальность сигнала, в том числе в железобетонных зданиях
• высокая точность измерения
• время работы от аккумулятора до полугода
• сенсорный экран
• быстрое крепление к стене

Shadow – электронный ограничитель влажности воздуха в помещении. С его помощью ограничивается максимальная влажность в неосновных помещениях, то есть там, где не установлен основной пульт Boson. Это необходимо для исключения ситуации переувлажнения. Shadow позволяет установить максимальный порог влажности воздуха, а также показывает актуальные влажность и температуру в помещении. Shadow имеет сенсорный экран, который автоматически гасится через некоторое время без использования. Shadow работает по беспроводной технологии на свободной частоте 433 МГц. Специальные алгоритмы обработки управляющих сигналов позволили расширить зону действия в несколько раз без увеличения мощности. Радиосигнал надежно проходит железобетонные стены, что позволяет применять Boson в современных зданиях. Если приемник сигнала (MZC10RF) сильно удален, то может потребоваться установка миниатюрной антенны, входящей в комплект. Shadow имеет встроенный аккумулятор, который надо подзаряжать от прилагаемого адаптера ориентировочно один раз в полгода (это зависит от условий применения). Чтобы избежать значительного уменьшения дальности работы, не рекомендуется устанавливать Shadow на металлические поверхности или на стены с неглубоким расположением массивных металлических элементов.

Основные характеристики:

• диапазон регулирования относительной влажности: 5…60%
• точность регулирования относительной влажности: ± 3%
• частотный диапазон радиосигнала: 433 МГц
• радиус действия в прямой видимости: до 1000 м
• время работы без подзарядки: 6…7 месяцев
• разъем для подзарядки аккумулятора: micro‑USB
• материал корпуса: высококачественный пластик
• размеры (ШхГхВ), мм: 72 х 18 х 82
• масса: 130 г
• цвет: белый

Основные преимущества:

• высокая дальность сигнала, в том числе в железобетонных зданиях
• высокая точность измерения
• время работы от аккумулятора до полугода
• сенсорный экран
• быстрое крепление к стене

Зональный контроллер получает сигналы на запрос увлажнения от пультов управления, регулирует работу центрального модуля M12UV и форсунок увлажнения для каждой зоны отдельно. Кроме того, MZC10RF получает сигнал статуса M12UV и передает его на систему диспетчеризации. Обеспечивает периодическую промывку форсунок в случае ждущего режима по команде центрального модуля. В качестве подключенных (в любом порядке!) к MZC10RF пультов управления могут выступать как проводные пульты HS1, так и беспроводные Boson и Shadow, для работы с которыми в слот соответствующей зоны должны быть вставлены радиоприемные платы RF Receiver. Для защиты от переувлажнения предусмотрены для каждой зоны как контакты для максимальных гигростатов MHS1, так и возможность подключения беспроводных максимальных гигростатов при помощи уже установленной для данной зоны радиоприемной платы. Увеличение числа зон может быть достигнуто при помощи каскадирования нескольких MZC10RF.

Основные характеристики:

• количество отдельно управляемых зон увлажнения: 10 (можно увеличить каскадированием)
• количество слотов для радиоприемных плат: 10
• напряжение питания для клапанов и пультов управления: 20…24 VDC
• потребляемая мощность (с учетом подключенных форсунок), максимально: 110 Вт
• напряжение питания: 20…24 VDC
• материал корпуса: высококачественный пластик
• размеры (ШхГхВ), мм: 360 х 150 х 200
• цвет: светло-серый, прозрачная крышка

Основные преимущества:

• работает как с проводными, так и с беспроводными пультами управления в любом сочетании
• обеспечивает электропитанием проводные пульты управления и форсунки
• обеспечивает режимы работы форсунок с учетом режима M12UV
• позволяет задавать приоритетную работу форсунок
• обеспечивает возможность каскадирования для увеличения числа зон
• обеспечивает связь с BMS (сигнал аварии)
• влагозащищенное исполнение

Радиоприемные платы вставляются в соответствующие слоты зонального контроллера MZC10RF для тех зон, в которых установлены беспроводные пульты Boson и Shadow. Проводные и беспроводные зоны могут чередоваться в любом сочетании. Каждая радиоприемная плата сопрягается с пультами своей зоны в процессе установки. Плата принимает радиосигнал на свободной частоте 433 МГц. Радиосигнал надежно проходит железобетонные стены, что позволяет применять беспроводное управление в современных зданиях. На каждой плате установлена миниатюрная антенна. Зональный контроллер с радиоприемными платами нельзя устанавливать внутрь металлических шкафов.

Основные характеристики:

• максимальное число подключенных сопряженных пультов Boson и Shadow: 16
• частотный диапазон радиосигнала: 433 МГц
• радиус действия в прямой видимости: до 1000 м
• питание (от материнской платы MZC10RF): 20…24 VDC
• размеры (ШхВ), мм: 26 х 72

Основные преимущества:

• высокая дальность сигнала, в том числе в железобетонных зданиях
• быстрое установка на материнскую плату MZC10RF
• простое сопряжение с беспроводными пультами

Необходим для применений, требующих очень высокой чистоты распыляемой воды и гарантированной защиты от минерального осадка. Содержит деионизирующий блок и регулятор содержания остаточных солей. Чистота воды на выходе превышает требования к дистиллированной воде в 2 раза.

Подключается специальными трубками из прозрачного фторопласта к гидравлическому порту DI центрального модуля M12UV.

Основные характеристики:

• номинальная производительность: 12 л/ч (3.2 GPH)
• максимальная производительность: 17 л/ч (4.4 GPH)
• максимальная чистота воды на выходе: 2 μS/cm
• ресурс (при входящей воде 25 μS/cm): 28000 литров
• материал корпуса: специальный стеклопластик
• размеры (ШхГхВ), мм: 620 х 220 х 550

Основные преимущества:

• бесшумная работа, установка пригодна для монтажа рядом с жилыми помещениями
• регулируемая степень очистки – вплоть до 2 μS/cm
• большой ресурс ионообменной смолы

Данный модуль применяется, когда остаточные минеральные вещества в воде не допускаются даже в следовых количествах, в том числе наиболее трудноудаляемые кремниевые кислоты (кремний). Модуль состоит из двух последовательных деионизирующих колонн и системы микродозирования углекислого газа, а также электронной системы контроля содержания остаточных веществ на входе в модуль, после деионизирующих колонн и на выходе из модуля. Применяемая система финишной «шлифующей» доочистки дает настолько чистую воду, что она становится диэлектриком и электризуется при распылении (как в грозовых облаках). Чтобы избежать электризации, в воду добавляется малое количество углекислого газа (концентрация примерно в 100 раз меньше, чем в газированной воде). Углекислый газ бесследно исчезает при распылении. Работа компонентов модуля полностью автоматизирована и управляется встроенным контроллером. Чистота воды на выходе примерно в 10 раз превышает требования для бидистиллята. Подключается модуль специальными трубками из прозрачного фторопласта к гидравлическому порту DI центрального модуля.

Основные характеристики:

• номинальная производительность: 12 л/ч (3.2 GPH)
• максимальная производительность: 17 л/ч (4.4 GPH)
• максимальная чистота воды на выходе: 0,1 μS/cm
• ресурс (при входящей воде 25 μS/cm): 28000 литров
• потребляемая мощность: 10 Вт
• напряжение питания: 18 VAC
• материал корпуса и конструкций: высококачественный алюминий
• размеры (ШхГхВ), мм: 405 х 425 х 740

Основные преимущества:

• ультраглубокая очистка воды – до 0,1 μS/cm
• встроенные датчики качества входной и выходной воды
• визуальный контроль состояния ионообменной смолы
• бесшумная работа, установка пригодна для монтажа рядом с жилыми помещениями
• удаление пузырьков воздуха из воды
• полностью автоматизированная работа
• контроль протечек
• легкая замена баллона CO₂
• очень большой ресурс ионообменнойсмолы и баллона CO₂

Армированный композитный трубопровод состоит из двух слоев – внутреннего слоя из фторопласта PTFE (химически инертный материал, низкая адгезия – не накапливает биопленку), и армирующей внешней оплетки из нержавеющей стали. Соединяется при помощи специальных фитингов из нержавеющей стали. Конструкция обеспечивает трубопроводу гибкость и упругость.

Основные характеристики:

• максимальное рабочее давление: 275 бар
• разрывное давление: 950 бар
• диаметр условного прохода: 4 мм
• внешний диаметр: 7,2 мм
• минимальный радиус изгиба: 40 мм
• диапазон температур: + 0 °С…+ 260 °С
• материал внутреннего слоя: PTFE
• материал армирующего внешнего слоя: высококачественная нержавеющая сталь

Основные преимущества:

• химически инертный внутренний слой с очень низкой адгезией не накапливает биопленку
• гибкая и особо упругая конструкция упрощает монтаж, не боится механических повреждений
• большой запас прочности по максимальному давлению
• малый внешний диаметр упрощает монтаж
