Оборудование – серия Playgreen


Центральные модули

Центральный модуль PG6UV
с запатентованной технологией двойного прогона чистой воды через мембрану обратного осмоса

Центральный модуль системы увлажнения воздуха для дома, квартиры, офиса - PG6UV Playgreen 5
Основной элемент системы Playgreen 6. Включает ультрафиолетовые стерилизаторы, блок обратного осмоса с запатентованной технологией двойного прогона чистой воды через мембрану, насосный блок высокого давления, необходимое гидравлическое оборудование, автоматику и сенсоры. Предназначен для очистки питающей воды, нагнетания и независимого поддержания высокого давления в магистральных гидравлических линиях, обеспечения функций автоматической работы и безопасности. Подключается к питающей воде, канализации, к коннекторам магистрали высокого давления. Имеет электрическое подключение к предыдущей ступени фильтрации (опционально), к системе контроля и диспетчеризации, адаптеру питания. Оснащен 2-мя ультрафиолетовыми стерилизаторами.

Основные характеристики:

  • номинальная производительность: 6 л/ч (1,6 GPH)
  • максимальная производительность: 9 л/ч (2,4 GPH)
  • количество отдельно управляемых зон увлажнения: 2
  • выходное давление: 70 бар (1000 psi)
  • потребляемая мощность: 200 Вт
  • напряжение питания: 24 VDC + 48 VDC
  • материал корпуса и конструкций: высококачественный алюминий
  • размеры (ШхГхВ), мм: 600 х 400 х 330

Свойства:

  • очень низкое энергопотребление
  • тихая работа, установка пригодна для монтажа рядом с жилыми помещениями
  • установленные внутри корпуса гидравлические клапаны – нет источника шума в помещениях
  • глубокая степень деминерализации: 97…99%
  • микробиологическая безопасность – устраняет вирусы, бактерии, грибки
  • полностью автоматизированная работа
  • контроль протечек внутри корпуса и на линии высокого давления
  • автоматическая antiscale функция
  • непрерывная стерилизация воды ультрафиолетом



Центральный модуль PG12UV
с запатентованной технологией двойного прогона чистой воды через мембрану обратного осмоса

Центральный модуль система увлажнения Buhler-AHS PG12UV Playgreen 12
Основной элемент системы Playgreen 12. Включает ультрафиолетовые стерилизаторы, блок обратного осмоса с запатентованной технологией двойного прогона чистой воды через мембрану, насосный блок высокого давления, необходимое гидравлическое оборудование, автоматику и сенсоры. Предназначен для очистки питающей воды, нагнетания и независимого поддержания высокого давления в магистральных гидравлических линиях, обеспечения функций автоматической работы и безопасности. Подключается к питающей воде, канализации, к коннекторам магистрали высокого давления. Имеет электрическое подключение к предыдущей ступени фильтрации (опционально), к системе контроля и диспетчеризации, адаптеру питания. Оснащен 2-мя ультрафиолетовыми стерилизаторами.

Основные характеристики:

  • номинальная производительность: 12 л/ч (3,2 GPH)
  • максимальная производительность: 17 л/ч (4,4 GPH)
  • количество отдельно управляемых зон увлажнения: 2
  • выходное давление: 70 бар (1000 psi)
  • потребляемая мощность: 230 Вт
  • напряжение питания: 24 VDC + 48 VDC
  • материал корпуса и конструкций: высококачественный алюминий
  • размеры (ШхГхВ), мм: 600 х 400 х 330

Свойства:

  • очень низкое энергопотребление
  • тихая работа, установка пригодна для монтажа рядом с жилыми помещениями
  • установленные внутри корпуса гидравлические клапаны – нет источника шума в помещениях
  • глубокая степень деминерализации: 97…99%
  • микробиологическая безопасность – устраняет вирусы, бактерии, грибки
  • полностью автоматизированная работа
  • контроль протечек внутри корпуса и на линии высокого давления
  • автоматическая antiscale функция
  • непрерывная стерилизация воды ультрафиолетом



Фильтрация

Модуль умягчения SM1
при средней жесткости воды

Модуль умягчения воды SM1 при средней жесткости воды системы увлажнения воздуха в жилых помещениях
Устанавливается перед центральным модулем PG12UV в случае, если жесткость питающей воды превышает допустимый для долговременной эксплуатации уровень. Использование модуля умягчения не сказывается на чистоте распыляемой форсунками воды, его задача – увеличить межсервисный интервал для PG12UV.

Основные характеристики:

  • максимальная производительность в пересчете на чистую воду: 36 л/ч (9,6 GPH)
  • емкость бака соли: 25 кг
  • входное давление: 2…6 бар
  • размеры (ШхГхВ), мм: 350 х 600 х 680
  • потребляемая мощность: 6 Вт
  • материал внутреннего бака: стеклокомпозит
  • материал корпуса: высококачественный пластик
  • подключение: 1/2” BSPP (G 1/2”)

Основные преимущества:

  • автоматическая регенерация (требует периодической засыпки соли)
  • очень низкое энергопотребление
  • тихая работа, установка пригодна для монтажа рядом с жилыми помещениями
  • выходной сигнал для PG12UV о готовности к работе
  • встроенный электронный блок управления
  • полностью автоматизированная работа
  • исполнение ”все в одном” – нет дополнительного бака соли
  • используется с PG12UV при жесткости входной воды более 5 мг-экв/л



Модуль умягчения SM2
при высокой жесткости воды

Модуль умягчения воды SM2 при высокой жесткости Buhler-AHS
Устанавливается перед центральным модулем PG12UV в случае очень высокой жесткости питающей воды или одновременно для нескольких модулей PG12UV. Использование модуля умягчения не сказывается на чистоте распыляемой форсунками воды, его задача – увеличить межсервисный интервал для PG12UV.

Основные характеристики:

  • максимальная производительность в пересчете на чистую воду: 72 л/ч (19,2 GPH)
  • емкость бака соли: 50 кг
  • входное давление: 2…6 бар
  • размеры (ШхГхВ), мм: 350 х 600 х 1080
  • потребляемая мощность: 6 Вт
  • материал внутреннего бака: стеклокомпозит
  • материал корпуса: высококачественный пластик
  • подключение: 1/2” BSPP (G 1/2”)

Основные преимущества:

  • автоматическая регенерация (требует периодической засыпки соли)
  • очень низкое энергопотребление
  • тихая работа, установка пригодна для монтажа рядом с жилыми помещениями
  • выходной сигнал для PG12UV о готовности к работе
  • встроенный электронный блок управления
  • полностью автоматизированная работа
  • исполнение ”все в одном” – нет дополнительного бака соли
  • используется с PG12UV при жесткости входной воды более 10 мг-экв/л



Внешний микрокарбоновый фильтр MCF75
для PG6UV

Внешний микрокарбоновый фильтр MCF75 для системы увлажнения Buhler-AHS PG6UV
Предназначен для удаления из водопроводной воды хлора, механических примесей, загрязнителей органического и неорганического происхождения с целью защиты и обеспечения долговременной работы модуля PG6UV.

Основные характеристики:

  • емкость по хлору: 75 000 л
  • класс микрофильтрации микрокарбонового фильтра: 5 мкм
  • размеры без кронштейна и фитингов (высота х диаметр), мм: 300 х 115
  • присоединение: вход 1/2” BSPP (G 1/2”), выход 3/8” JG

Основные преимущества:

  • функция микрофильтрации
  • высокий ресурс по хлору
  • легкая замена фильтрующего элемента

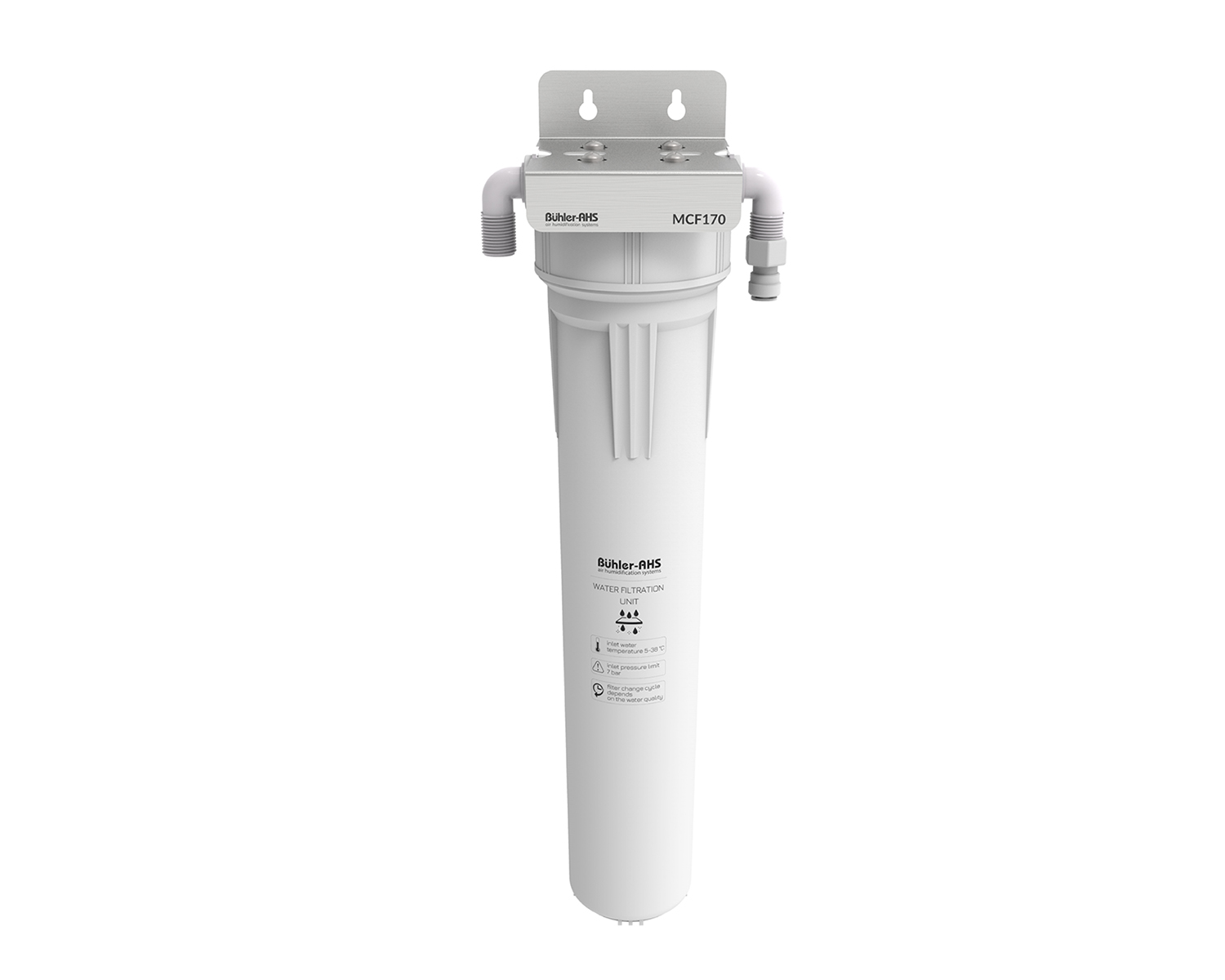

Внешний микрокарбоновый фильтр MCF170
необходим, если НЕ используется FS1

Внешний микрокарбоновый фильтр MCF170 форсуночные системы увлажнения воздуха
Предназначен для удаления из питающей водопроводной воды хлора, механических примесей, загрязнителей органического и неорганического происхождения с целью защиты и обеспечения долговременной работы модуля PG12UV.

Основные характеристики:

  • емкость по хлору: 170 000 л
  • класс микрофильтрации микрокарбонового фильтра: 10 мкм
  • размеры без кронштейна и фитингов (высота х диаметр), мм: 560 х 115
  • присоединение: вход 1/2” BSPP (G 1/2”), выход 3/8” JG

Основные преимущества:

  • функция микрофильтрации
  • высокий ресурс по хлору
  • легкая замена фильтрующего элемента



Установочный комплект фильтров FS1
обязательно для SM1 и SM2, опционально вместо MCF170

Установочный комплект фильтров FS1 для SM1 и SM2  для системы увлажнения воздуха
Состоит из двух частей, устанавливающихся до и после модуля умягчения. Первая часть на базе микрокарбонового фильтра предназначена для удаления из воды механических примесей, хлора, различных органических и неорганических загрязнителей с целью защиты модулей SM1(2) и PG12UV. Вторая часть представляет из себя микрофильтр для исключения попадания элементов ионообменной смолы умягчителя в модуль PG12UV.

Основные характеристики:

  • емкость по хлору: 170 000 л
  • класс микрофильтрации микрокарбонового фильтра: 10 мкм
  • класс микрофильтрации микрофильтра: 1 мкм
  • размеры микрокарбонового фильтра без кронштейна и фитингов (высота х диаметр), мм: 560 х 115
  • размеры микрофильтра без кронштейна и фитингов (высота х диаметр), мм: 300 х 115
  • присоединения: вход 1/2” BSPP (G 1/2”), выход 3/8” JG

Основные преимущества:

  • функция микрофильтрации
  • высокий ресурс по хлору
  • легкая замена фильтрующих элементов
  • манометры позволяют контролировать состояние фильтров

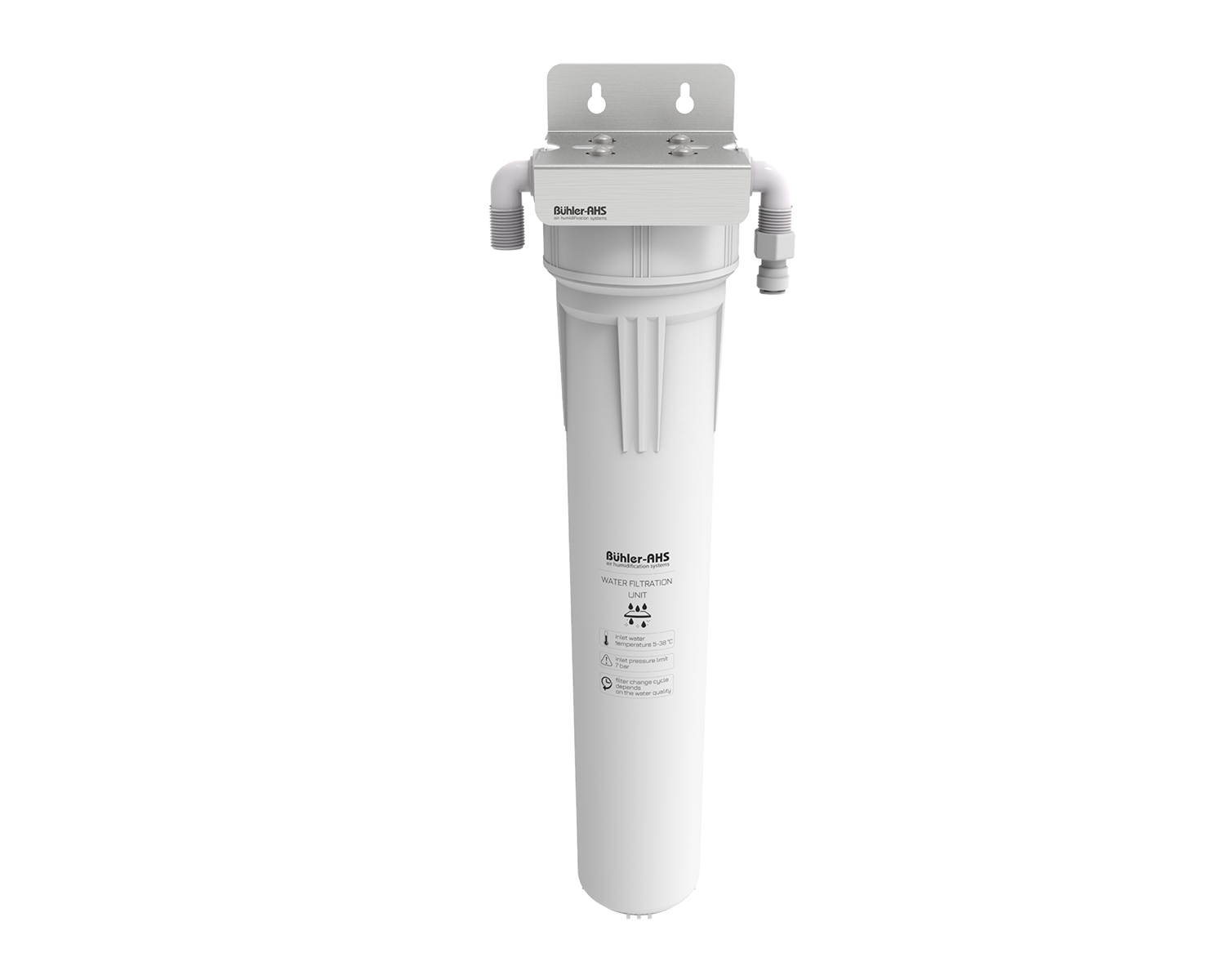

Дополнительный микрофильтр MF2
опционально в случае повышенного содержания загрязнений в воде

Дополнительный микрофильтр MF2 для воды в форсуночной системе увлажнения воздуха
Предназначен для удаления из питающей водопроводной воды избыточных механических примесей и взвесей с целью дополнительной защиты и более долговременной работы микрокарбонового фильтра.

Основные характеристики:

  • класс микрофильтрации микрофильтра: 1 мкм
  • размеры микрофильтра без кронштейна и фитингов (высота х диаметр), мм: 560 х 115
  • присоединения: вход JG 3/8”, выход JG 3/8”

Основные преимущества:

  • функция микрофильтрации
  • легкая замена фильтрующего элемента
  • задерживает взвешенные частицы



Форсунки

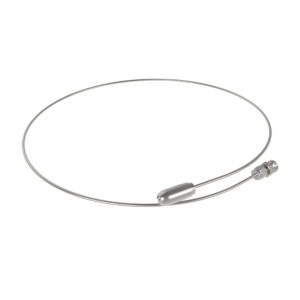

Пассивная форсунка PN1SS
производительность 1,2 л/час

Пассивная форсунка PN1SS система увлажнения воздуха высокого давления
Пассивная форсунка подключается к отводу от магистрали высокого давления. В модели PN1SS имеется участок трубки из нержавеющей стали, которая позволяет аккуратно вывести распыляющую головку из стены или потолка. В состав пассивной форсунки не входит регулирующий электромагнитный клапан, поэтому форсунка распыляет воду пока в магистрали есть высокое давление. Все форсунки, подключенные к одной магистрали, работают синхронно.

Основные характеристики:

  • производительность: 1,2 л/ч (0,3 GPH)
  • встроенный нержавеющий фильтр 40 мкм
  • диаметр распыляющего отверстия: 85 мкм
  • размер капель: 10…30 мкм
  • антикапельный клапан
  • размеры распыляющей головки (диаметр х длина), мм: 12 х 30
  • материал: корпус – нержавеющая сталь, распыляющая вставка – рубин

Основные преимущества:

  • тихая работа
  • антикапельный клапан
  • фильтр с высокой грязеемкостью
  • долговечность благодаря вставке из рубина
  • незаметная установка благодаря малым размерам

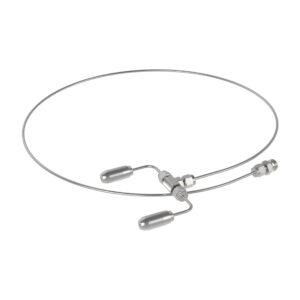

Пассивная форсунка PN1.2SS
производительность 2,4 л/час

Пассивная форсунка PN1.2SS для системы увлажнения воздуха
Пассивная форсунка подключается к отводу от магистрали высокого давления. В модели PN1.2SS имеется спаренная распыляющая головка, а также участок трубки из нержавеющей стали, которая позволяет аккуратно вывести распыляющие головки из стены или потолка. В состав пассивной форсунки не входит регулирующий электромагнитный клапан, поэтому форсунка распыляет воду пока в магистрали есть высокое давление. Все форсунки, подключенные к одной магистрали, работают синхронно.

Основные характеристики:

  • производительность: 2,4 л/ч (0,6 GPH)
  • встроенный нержавеющий фильтр 40 мкм
  • диаметр распыляющих отверстий (каждой из головок): 85 мкм
  • размер капель: 10…30 мкм
  • антикапельный клапан
  • размеры каждой распыляющей головки (диаметр х длина), мм: 12 х 30
  • материал: корпус – нержавеющая сталь, распыляющая вставка – рубин

Основные преимущества:

  • тихая работа
  • антикапельный клапан
  • фильтр с высокой грязеемкостью
  • долговечность благодаря вставке из рубина
  • возможность индивидуального позиционирования каждой из головок

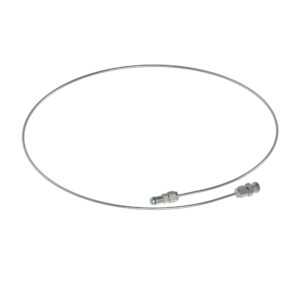

Пассивная форсунка PN3SS
производительность 3,5 л/час

Пассивная форсунка PN3SS для адиабатической системы увлажнения
Пассивная форсунка подключается к отводу от магистрали высокого давления. В модели PN3SS имеется участок трубки из нержавеющей стали, которая позволяет аккуратно вывести распыляющую головку из стены или потолка. В состав пассивной форсунки не входит регулирующий электромагнитный клапан, поэтому форсунка распыляет воду пока в магистрали есть высокое давление. Все форсунки, подключенные к одной магистрали, работают синхронно.

Основные характеристики:

  • производительность: 3,5 л/ч (0,9 GPH)
  • встроенный нержавеющий фильтр 40 мкм
  • диаметр распыляющего отверстия: 200 мкм
  • размер капель: 15…40 мкм
  • антикапельный клапан
  • размеры распыляющей головки (диаметр х длина), мм: 12 х 30
  • материал: корпус – нержавеющая сталь, распыляющая вставка – рубин

Основные преимущества:

  • тихая работа
  • антикапельный клапан
  • фильтр с высокой грязеемкостью
  • долговечность благодаря вставке из рубина
  • незаметная установка благодаря малым размерам



Электроника

Пульт управления HS1
Пульт управления системой увлажнения воздуха в помещении HS1
Пульт управления – это точный электронный гигростат, который позволяет устанавливать требуемый уровень влажности. Дисплей гигростата отражает текущую и заданную влажность. Второй внутренний канал регулирования можно использовать как защитный максимальный гигростат. Подключается сигнальным низковольтным кабелем к центральному модулю PG6UV/PG12UV.
Основные характеристики:

  • количество отдельно управляемых зон увлажнения: 1
  • диапазон регулирования относительной влажности: 5…95%
  • точность регулирования относительной влажности: ± 3% (в диапазоне 20…90%)
  • напряжение питания: 20…24 VDC (от блока PG6UV или PG12UV)
  • материал корпуса: матированный высококачественный пластик
  • цвет: белый, RAL 9010
  • размеры (ШхВхГ), мм: 106 х 98 х 34

Основные преимущества:

  • электронная схема поддерживает требуемую относительную влажность с высокой точностью
  • LCD дисплей для контроля заданной и текущей относительной влажности
  • накладная установка
  • современный дизайн



Максимальный гигростат MHS1
опция для HS1

Максимальный гигростат MHS1 адиабатическое увлажнение
Максимальный гигростат используется как защитное устройство на случай переувлажнения. Имеет исключительно механическую конструкцию для большей надежности.

Основные характеристики:

  • установка порога защиты: 25…95%, предустановлен на 60%
  • точность установки порога защиты: ± 5%
  • материал корпуса: матированный высококачественный пластик
  • цвет: белый, RAL 9010
  • размеры (ШхВхГ), мм: 106 х 98 х 32

Основные преимущества:

  • механическая конструкция, не требующая электропитания
  • накладная установка
  • современный дизайн



Беспроводной пульт управления Boson
Беспроводной пульт управления Boson системы увлажнения воздуха туманом
С помощью Boson можно задать желаемую влажность, а также выбрать режим работы системы: автоматический, проверочный или выключенный. На экране пульта отображается актуальная влажность и температура в помещении. Boson имеет сенсорный экран, который автоматически гасится через некоторое время без использования, и активируется при нажатии.Boson работает по беспроводной технологии на свободной частоте 433 МГц. Специальные алгоритмы обработки управляющих сигналов позволили расширить зону действия в несколько раз без увеличения мощности. Радиосигнал надежно проходит железобетонные стены, что позволяет применять Boson в современных зданиях. Если приемник сигнала (Boson Receiver) сильно удален, то может потребоваться установка миниатюрной антенны, входящей в комплект.Boson имеет встроенный аккумулятор, который надо подзаряжать от прилагаемого адаптера ориентировочно один раз в полгода (это зависит от условий применения). Чтобы избежать значительного уменьшения дальности работы, не рекомендуется устанавливать Boson на металлические поверхности или на стены с неглубоким расположением массивных металлических элементов.
Основные характеристики:

  • диапазон регулирования относительной влажности: 5…60%
  • точность регулирования относительной влажности: ± 3%
  • частотный диапазон радиосигнала: 433 МГц
  • радиус действия в прямой видимости: до 1000 м
  • время работы без подзарядки: 6…7 месяцев
  • разъем для подзарядки аккумулятора: micro‑USB
  • материал корпуса: высококачественный пластик
  • размеры (ШхГхВ), мм: 72 х 18 х 82
  • масса: 130 г
  • цвет: белый

Основные преимущества:

  • высокая дальность сигнала, в том числе в железобетонных зданиях
  • высокая точность измерения
  • время работы от аккумулятора до полугода
  • сенсорный экран
  • быстрое крепление к стене



Беспроводной максимальный гигростат Shadow
Беспроводной максимальный гигростат Shadow монтаж системы увлажнения в квартире
Shadow – электронный ограничитель влажности воздуха в помещении. С его помощью ограничивается максимальная влажность в неосновных помещениях, то есть там, где не установлен основной пульт Boson. Это необходимо для исключения ситуации переувлажнения. Shadow позволяет установить максимальный порог влажности воздуха, а также показывает актуальные влажность и температуру в помещении. Shadow имеет сенсорный экран, который автоматически гасится через некоторое время без использования.Shadow работает по беспроводной технологии на свободной частоте 433 МГц. Специальные алгоритмы обработки управляющих сигналов позволили расширить зону действия в несколько раз без увеличения мощности. Радиосигнал надежно проходит железобетонные стены, что позволяет применять Boson в современных зданиях. Если приемник сигнала (Boson Receiver) сильно удален, то может потребоваться установка миниатюрной антенны, входящей в комплект. Shadow имеет встроенный аккумулятор, который надо подзаряжать от прилагаемого адаптера ориентировочно один раз в полгода (это зависит от условий применения).Чтобы избежать значительного уменьшения дальности работы, не рекомендуется устанавливать Shadow на металлические поверхности или на стены с неглубоким расположением массивных металлических элементов.
Основные характеристики:

  • диапазон регулирования относительной влажности: 5…60%
  • точность регулирования относительной влажности: ± 3%
  • частотный диапазон радиосигнала: 433 МГц
  • радиус действия в прямой видимости: до 1000 м
  • время работы без подзарядки: 6…7 месяцев
  • разъем для подзарядки аккумулятора: micro‑USB
  • материал корпуса: высококачественный пластик
  • размеры (ШхГхВ), мм: 72 х 18 х 82
  • масса: 130 г
  • цвет: белый

Основные преимущества:

  • высокая дальность сигнала, в том числе в железобетонных зданиях
  • высокая точность измерения
  • время работы от аккумулятора до полугода
  • сенсорный экран
  • быстрое крепление к стене

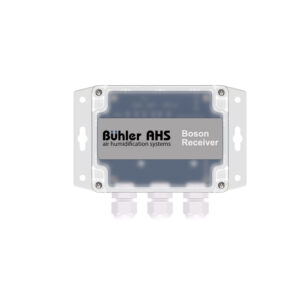

Одноканальный приемник-контроллер Boson Receiver
для PG6UV или PG12UV

Одноканальный приемник-контроллер Boson Receiver для системы увлажнения воздуха от производителя PG6UV или PG12UV

Приемник-контроллер принимает управляющие сигналы от беспроводных пультов и передает их в центральные модули Playgreen 6/12. Приемник-контроллер сопрягается с пультом своей зоны в процессе установки. Существует возможность подключить дополнительно как беспроводные максимальные гигростаты Shadow, так и проводные MHS1 (к выделенным клеммам). Boson Receiver принимает радиосигнал на свободной частоте 433 МГц. Радиосигнал надежно проходит железобетонные стены, что позволяет применять беспроводное управление в современных зданиях. Приемник-контроллер нельзя устанавливать внутри металлических шкафов.

Основные характеристики:

  • максимальное число подключенных сопряженных пультов Boson и Shadow: 16
  • частотный диапазон радиосигнала: 433 МГц
  • радиус действия в прямой видимости: до 1000 м
  • питание: 230 VAC
  • размеры (ШхГхВ), мм: 115 x 55 x 90 (без гермовводов)

Основные преимущества:

  • высокая дальность сигнала, в том числе в железобетонных зданиях
  • простое сопряжение с беспроводными пультами



Глубокая фильтрация

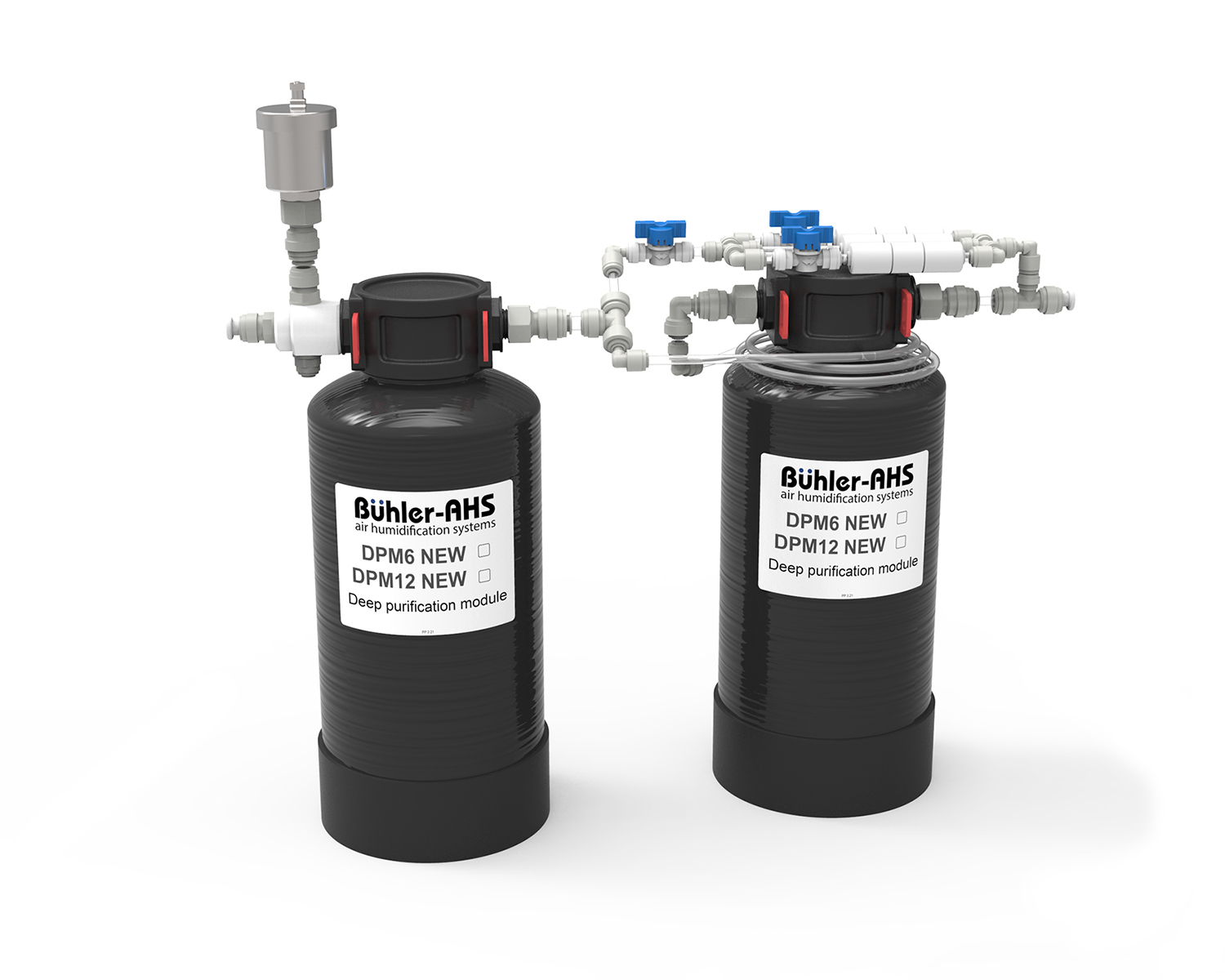

Модуль глубокой очистки DPM6 NEW
опция для PG6UV

Модуль глубокой очистки DPM6 для системы увлажнения воздуха PG6UV

Необходим для применений, требующих очень высокой чистоты распыляемой воды и гарантированной защиты от минерального осадка. Содержит деионизирующий блок и регулятор содержания остаточных солей. Чистота воды на выходе превышает требования к дистиллированной воде в 2 раза.

Подключается специальными трубками из прозрачного фторопласта к гидравлическому порту DI центрального модуля PG6UV.

Основные характеристики:

  • номинальная производительность: 6 л/ч (1.6 GPH)
  • максимальная производительность: 9 л/ч (2.4 GPH)
  • максимальная чистота воды на выходе: 2 μS/cm
  • ресурс (при входящей воде 25 μS/cm): 12500 литров
  • материал корпуса: специальный стеклопластик
  • размеры (ШхГхВ), мм: 570 х 170 х 460

Основные преимущества:

  • бесшумная работа, установка пригодна для монтажа рядом с жилыми помещениями
  • регулируемая степень очистки – вплоть до 2 μS/cm
  • большой ресурс ионообменной смолы



Модуль глубокой очистки DPM12 NEW
опция для PG12UV

Модуль глубокой очистки DPM12 NEW для системы увлажнения воздуха PG12UV

Необходим для применений, требующих очень высокой чистоты распыляемой воды и гарантированной защиты от минерального осадка. Содержит деионизирующий блок и регулятор содержания остаточных солей. Чистота воды на выходе превышает требования к дистиллированной воде в 2 раза.

Подключается специальными трубками из прозрачного фторопласта к гидравлическому порту DI центрального модуля PG12UV.

Основные характеристики:

  • номинальная производительность: 12 л/ч (3.2 GPH)
  • максимальная производительность: 17 л/ч (4.4 GPH)
  • максимальная чистота воды на выходе: 2 μS/cm
  • ресурс (при входящей воде 25 μS/cm): 28000 литров
  • материал корпуса: специальный стеклопластик
  • размеры (ШхГхВ), мм: 620 х 220 х 550

Основные преимущества:

  • бесшумная работа, установка пригодна для монтажа рядом с жилыми помещениями
  • регулируемая степень очистки – вплоть до 2 μS/cm
  • большой ресурс ионообменной смолы



Модуль ультраглубокой очистки DPM Blue
опция для PG6UV / PG12UV

Модуль ультраглубокой очистки DPM Blue для адиабатической системы увлажнения PG6UV / PG12UV
Модуль применяется, когда остаточные минеральные вещества в воде не допускаются даже в следовых количествах, в том числе наиболее трудноудаляемые кремниевые кислоты. Модуль состоит из двух последовательных деионизирующих колонн и системы микродозирования углекислого газа, а также электронной системы контроля содержания остаточных веществ на входе в модуль, после деионизирующих колонн и на выходе из модуля. Применяемая система финишной «шлифующей» доочистки дает настолько чистую воду, что она становится диэлектриком и электризуется при распылении (как в грозовых облаках). Чтобы избежать электризации, в воду добавляется малое количество углекислого газа (концентрация примерно в 100 раз меньше, чем в газированной воде). Углекислый газ бесследно исчезает при распылении. Работа компонентов модуля полностью автоматизирована и управляется встроенным контроллером. Чистота воды на выходе примерно в 10 раз превышает требования для бидистиллята. Модуль подключается специальными трубками из прозрачного фторопласта к гидравлическому порту DI центрального модуля.

Основные характеристики:

  • номинальная производительность: 12 л/ч (3.2 GPH)
  • максимальная производительность: 17 л/ч (4.4 GPH)
  • максимальная чистота воды на выходе: 0,1 μS/cm
  • ресурс (при входящей воде 25 μS/cm): 28000 литров
  • потребляемая мощность: 10 Вт
  • напряжение питания: 18 VAC
  • материал корпуса и конструкций: высококачественный алюминий
  • размеры (ШхГхВ), мм: 405 х 425 х 740

Основные преимущества:

  • ультраглубокая очистка воды – до 0,1 μS/cm
  • встроенные датчики качества входной и выходной воды
  • визуальный контроль состояния ионообменной смолы
  • бесшумная работа, установка пригодна для монтажа рядом с жилыми помещениями
  • удаление пузырьков воздуха из воды
  • полностью автоматизированная работа
  • контроль протечек
  • легкая замена баллона CO2
  • очень большой ресурс ионообменнойсмолы и баллона CO2


Трубопроводы

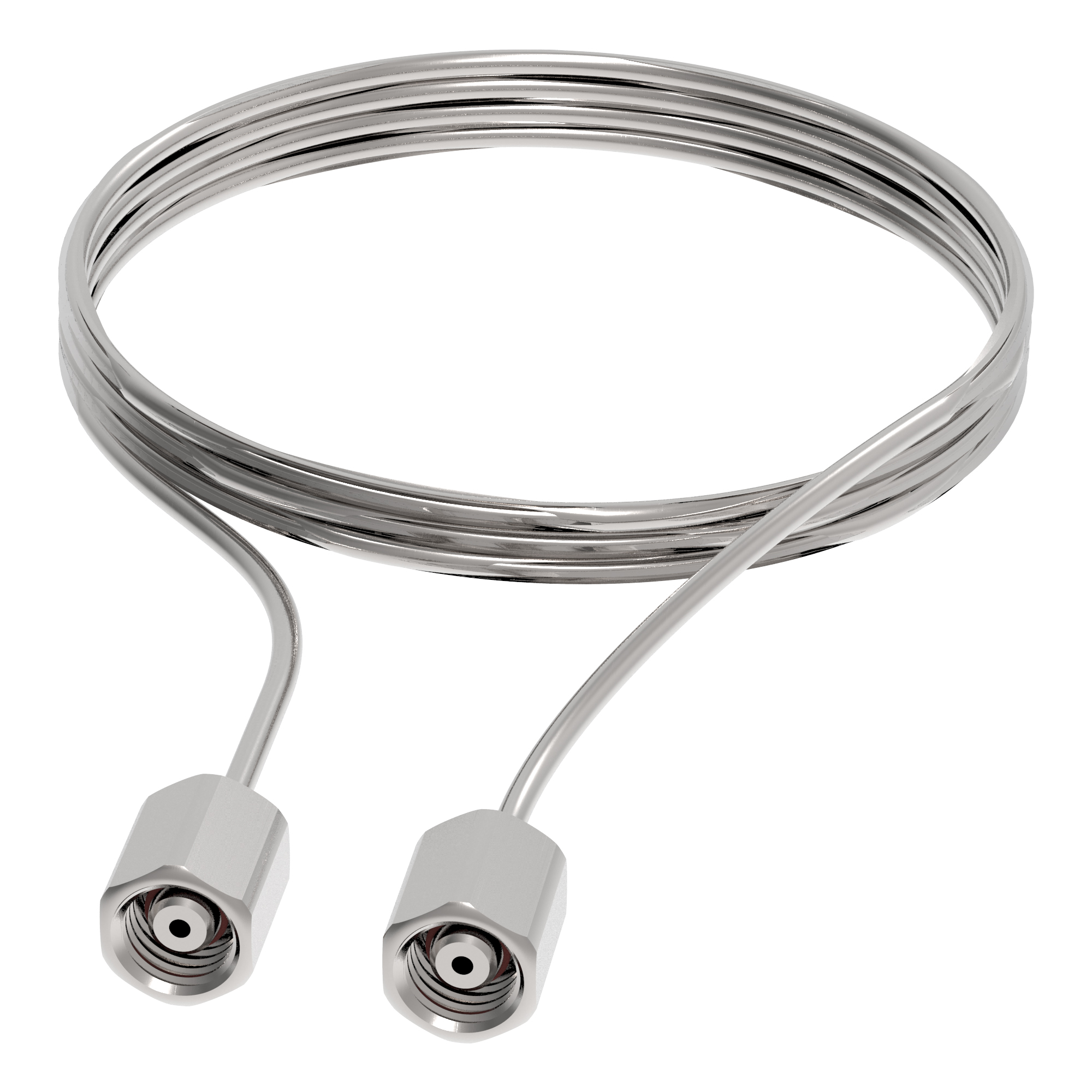

Армированная труба высокого давления HPH04-PTFE STEEL THERMO
используется для магистрали высокого давления и для отводов

Армированная труба высокого давления HPH04-PTFE STEEL THERMO форсуночной системы увлажнения воздуха

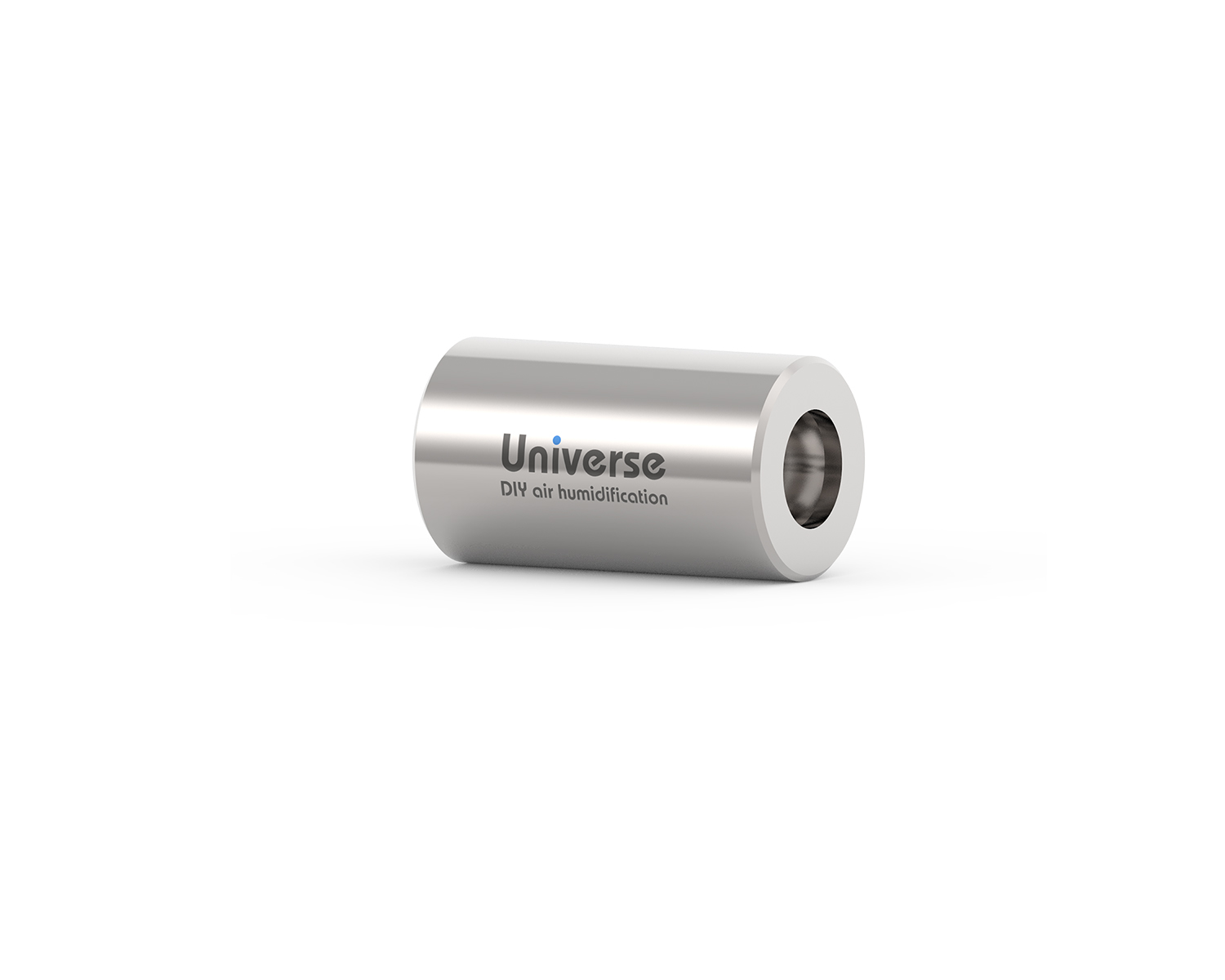

Армированный композитный трубопровод состоит из двух слоев – внутреннего слоя из фторопласта PTFE (химически инертный материал, низкая адгезия – не накапливает биопленку), и армирующей внешней оплетки из нержавеющей стали. Соединяется при помощи специальных фитингов из нержавеющей стали. Конструкция обеспечивает трубопроводу гибкость и упругость.

Основные характеристики:

  • максимальное рабочее давление: 275 бар
  • разрывное давление: 950 бар
  • диаметр условного прохода: 4 мм
  • внешний диаметр: 7,2 мм
  • минимальный радиус изгиба: 40 мм
  • диапазон температур: + 0 °С…+ 260 °С
  • материал внутреннего слоя: PTFE
  • материал армирующего внешнего слоя: высококачественная нержавеющая сталь

Основные преимущества:

  • химически инертный внутренний слой с очень низкой адгезией не накапливает биопленку
  • гибкая и особо упругая конструкция упрощает монтаж, не боится механических повреждений
  • большой запас прочности по максимальному давлению
  • малый внешний диаметр упрощает монтаж
